一、產品概述

HDXB-2000S型混凝土徐變儀用于測定混凝土在一定的應力水平下，保持荷載不變，隨時間的延續而增加的變形，使用簡單方便，配套專用位移測量裝置，設計合理，安裝簡單。

二、執行標準

《普通混凝土長期性能和耐久性能試驗方法標準》GB/T50082-2009；

《水利行業標準及國家行業標準》SL352-2006

三、功能部件

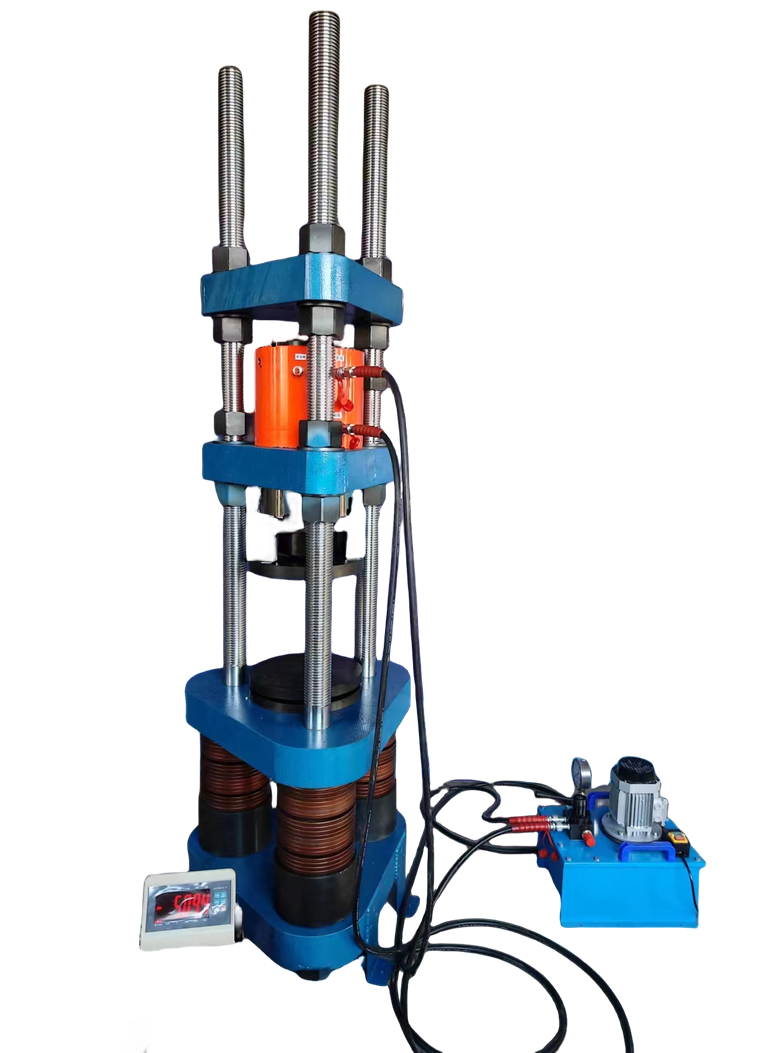

本試驗裝置由徐變架、油泵、兩部分組成。

1、徐變架

徐變架由受力絲杠、上承壓板、下承壓板、緊固螺母、壓力傳感器、球絞裝置、彈簧組成。

2、高壓油泵

高壓油泵由高壓油泵和三個油缸組成，由控制器控制自動完成加壓功能。

1、最大試驗力：2000KN

2、測量范圍：0~2000KN

3、壓力傳感器采用輪輻式壓力傳感器，具有較高的抗偏心、過載能力及靈敏度

4、壓力相對誤差：小于±1%

5、位移傳感器行程：10mm

6、彈簧高度：300mm

7、壓縮行程：35mm

8、絲杠直徑：55mm

9、承壓板厚度：50mm

10、支架尺寸：660×660×2600mm
