產品概述

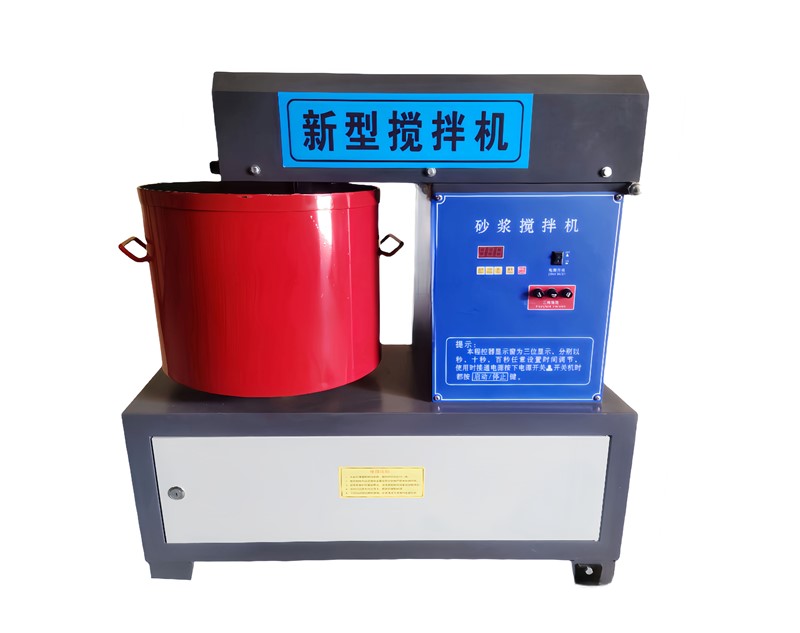

UJZ-15砂漿攪拌機是為了配合推廣實施國家建設部發部(JGJ70-90)建設沙漿基本性能試驗方法標準，而設計的專用設備。主要用于建筑行業，大專院校、科研單位、質檢部門作墻體粉面材料及磚砌墻用沙漿強度試驗的攪拌機械。也適用于生產人造大理石廠家面料及其他粉末狀攪拌工作。

攪拌葉按順時針運動而攪拌筒按逆時針運動，兩個相對旋轉，因此該攪拌機具有攪拌均勻、攪拌時間短、效率高、操作方便等特點。

主要技術參數

1、攪拌葉片:2層4片×45°

2、攪拌葉運轉直徑：φ200mm

3、攪拌葉轉速：(順時針)80±4r/min

4、攪拌筒轉速：(逆時針)60±2r/min

5、攪拌筒容量：28L

6、攪拌筒額定容量：(出料)15L

7、攪拌筒內徑：φ380mm

8、攪拌筒筒深：250mm

9、固定葉與攪拌筒壁間隙：2±0.5mm

10、攪拌葉與攪拌筒底間隔：2±0.5mm

11、電壓與功率：380V/1500W

12、重量：110kg

結構及原理

1、改攪拌機有箱體、電機、蝸輪箱、齒輪箱、葉片、刮板、筒體，蝸架及程控器組成。

2、傳動型式為電機連接蝸輪箱蝸桿，傳動蝸輪，蝸輪軸上端通過離合器帶動攪拌筒作逆時針?lè)较蛐D(zhuǎn)，蝸輪軸下端輸出齒輪與立柱下端齒輪哧合，通過立軸上聯接器傳動上齒輪箱主動齒輪，經中間齒輪傳動攪拌齒輪帶動攪拌葉片作順時針轉動、具體傳動程序?yàn)椋簲嚢柰厕D(zhuǎn)速 1452×2/48=60.42r/min

操作與使用

首先將齒輪箱體放下，按動程控器開關，作空運轉，檢查轉向是否與所述方向一致。停車后檢查刮板與攪拌筒壁及攪拌筒底間隙是否正確，調整好后將攪拌葉螺母擰緊把按比例準備的料投入筒內，開機攪拌，接著把適量的水徐徐倒入筒內，倒入料攪拌均勻后，停機扳動翻箱機構，將筒體傾倒一個角度，將料取出待用，每次攪拌出料后攪拌筒的復位一定要檢查筒底與底座的位置是否正確，否則不要開機。

維護及保養

1、攪拌機應安放在干燥及無任何腐蝕介質的環境中。

2、攪拌機使用完畢務必將筒內及攪拌葉用清水擦洗干凈并擦干。(長期不使用者可在同內及葉片表面上防銹油)

3、經常注意使用后緊固件是否松動，及時擰緊。

4、投料時嚴禁在水泥及沙子中夾入鐵釘、鐵絲等硬物以免損壞機械。

5、減速箱使用一段時間后，要檢查其潤滑油位的高低，及時補充到觀察孔能看到油面，油質為30#的機械油

6、如遇修理傾倒時，必須先將油盤內的積油放盡，平時一季度換油一次。
